和其它PLC相比的技术特点
■较高的电磁兼容性
NA系列智能可编程控制器的电磁兼容性设计贯穿了从原理设计、线路板设计和系统结构设计整个过程。各项指标如下：
◆浪涌抗扰度：4kV（共模）/2kV（差模），4级（IEC61000-4-5）；
◆振荡及抗扰度：2.5kV（共模）/1kV（差模），3级（IEC61000-4-12）；
◆快速瞬变：±4kV（电源）/±2kV（I/O），4级（IEC61000-4-4）；
◆静电放电：±15kV（空气）/±8kV（接触），4级（IEC61000-4-2）；
◆辐射电磁场抗干扰：10V/m，频率80MHz~1GHz，3级（IEC61000-4-3）。

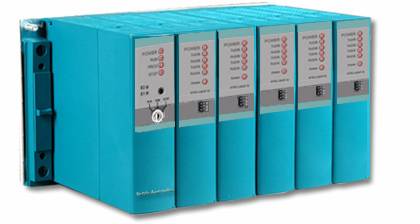

■全模块式机械结构
NA系列具有全模块式的插装结构，采用全封闭结构，抗电磁干扰性及防尘、防潮、防震能力都较强。
■现场总线技术
NA系列采用现场总线网络，除具有通信速率快、抗干扰能力强、成本低、结构简单、实时性好等特点，并且具有很好的扩展性，易于实现模块的灵活配置。和其它PLC的多总线相比大大提高了抗干扰能力和对现场环境及安装要求的适应性。
■全智能I/O设计和一系列安全性、可靠性设计为系统的安全可靠运行提供了保障
◆开入模件和SOE模件的通道全部采用光电隔离，同时具有软件滤波功能；每一通道可以设置相应的滤波时间，可以有效地避免因现地信号抖动而产生的误动作信号。
◆开关量输出模件采用开出回路密码锁设计，通过开出模件的反读、校核及执行继电器的联合控制保证在任何情况下不会发生误动。同样由于模件本身具有CPU可以实现精确的脉冲型开出脉宽的控制。和其它PLC不同，NA系列PLC的脉冲宽度控制是由开出模件来控制的，CPU模件将动作信息和动作时间发送到开出模件，开出模件完成开出动作及动作时间的控制。
◆温度量模件设计突破了常规温度巡检装置所有通道公用一路恒流源的设计，采用了先进的每路独立恒流源设计，因此有效地避免了因一路信号干扰过大而使其它各路产生串扰的问题，从而大大提高了采集速度和抗干扰性。
◆模拟量采集采用了飞度电容的设计方法保证了内部电路和外界干扰的绝对隔离，大大提高了采集精度，最大限度地降低了模拟量漂移。

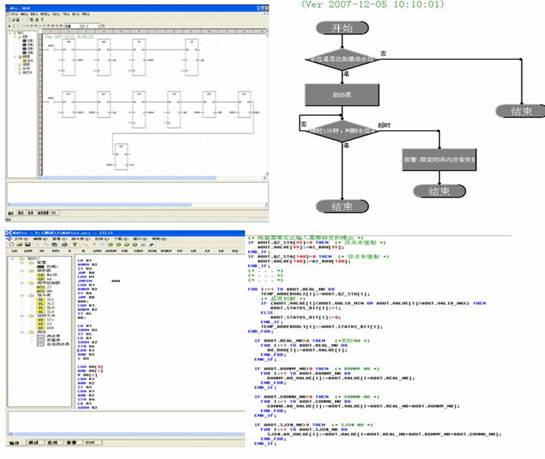

■顺控图编程技术
采用了“所见即所得”技术设计的顺控图编程语言是一种可视化的编程语言，非常适合复杂的顺序控制过程，它与设计单位设计的控制流程非常类似。当控制流程设计完成时，即意味着编程的结束，编程过程简单易学。此外，用这些语言编写的程序之间可互相调用，使得程序编写更加灵活方便，能满足多种复杂工况的要求。具有顺控图方式组态显示和操作；顺控调试图形化显示，支持单步执行方式；顺控的加锁、解锁；顺控执行的异常陷井处理；通过顺控的预编译，确保顺控正确执行。
■网络编程与调试
NA系列型PLC使用统一的编程和调试软件。提供10/100M以太网作为编程与调试接口，提供程序下载和联机在线调试功能。通过以太网支持远程编程与调试，满足在远方控制中心对现地控制装置控制流程的修改、在线维护。远程编程与调试功能为工厂实现无人值班、甚至关门运行提供了技术保障。
■直接的GPS同步时钟接口
直接将5~24V电平的GPS时钟信号接入接线端子即可，无需维护；事件时标由SOE模件产生，时间更精确。
■强大的通讯功能
Ethernet 、Modbus Plus、Profibus DP、Interbus、Lonworks、 DeviceNet、AS-i、ControlNet、CANopen等。
■产品定制开发
可根据用户实际需求，定制开发。 |
