1.ETX-CD高端计算机模块:
－采用Intel Core 2Duo处理器
－Intel 945GM667/533MHzFSB,Intel ICH7M
－2xSerialATAII(300MB/s),(AHCI)接口(ETX3.0compliant)
－2xEIDEUDMA66/100
－4xUSB2.0(OHCI/EHCI)
－可达2GBDDR2(400/533/667)SODIMM
－ISA总线(ETX 3.0compliant)
－PCI2.3,32bit/33MHzPCI总线
－10/100MBitBase-T-Phy
－AC97,LineIn,LineOut,Micin
－整合的Intel GraphicsMediaAccelerator(GMA950)支持双独立显示
－2x串口
－Max.CRTWUXGA/QXGA(2048x1536),maxLCDWUXGA/UXGA(1600x1200),(支持JILI3/EDID)
－软驱共享
－LPT共享
－支持JIDA,增强IrDA1.1,WakeOnLAN,看门狗,I2C,实时时钟,E2PROMBIOS设置,LANBoot,JRC,节能状态(S0/S3/S4/S5)
－WinXP,WinXPembedded,WinCE,Linux
－95x114mm
－typ.15,4W@2x1.66GHz,5V
－工作温度:0℃～+60℃,存储温度:-10℃～+85℃
－工作湿度:10%～90%,存储湿度:5%～95%(noncondensing)
2.ETX-PM3:
ETX-PM3支持ETX3.0标准提供长期支持使用Intel Pentium MLV738(1.4GHz)处理器
-ETX3.0-长期支持保证
-支持可达1.8GHz的IntelPentiumM处理器
-SerialATA高速接口
-USB2.0接口以及可达1G容量的DDR-SDRAM
-无需散热即可提供绝佳性能
3.ETX-PM
ETX-PM模组采用以迅驰移动处理器套件而闻名的处理器 IntelPentium M
－ Intel Pentium M/Intel Celeron M处理
－ 1.1/1.4/1.8GHz，600MHz 主频
－ Intel 855GM/GME芯片组
－ 400MHz前端总线
－ 二级缓存最大 2MB(1.4G,1.8G),1M(1.1G),512k(600MHz)
－ 内存最大 1024MB DDR-SDRAM
－ 1个200针 SO-DIMM 内存插槽
－ 支持系统总线(SM)
－ 4个USB2.0
－ 支持 USB启动/Legacy
－ 10/100 Base-Tx
－ Intel 82562(整合) 以太网控制器
－ AC97兼容 音频控制器
－ Intel Extreme Graphics2(整合)显示控制器
－ 显存可达 32MB UMA
－ JILI接口(LVDS)
－ 最大支持分辨率 CRT：2048×1536；LCD：1600×1200
－ 电源管理 ACPI，APM1.2
－ 功耗(典型) 17W@1.1GHz
－ 共同特性：E2PROM BIOS设置，网络启动，支持JRC，I2C，2个EIDE(Ultra DMA-33),键盘和鼠标接口，暗启动，Logo启动，实时时钟，支持JIDA，看门狗，软驱接口(与并口共享)，2个串口(TTL,兼容16550)，红外线接口，EPP并口(与软驱共享)，宽温可选
|
| |

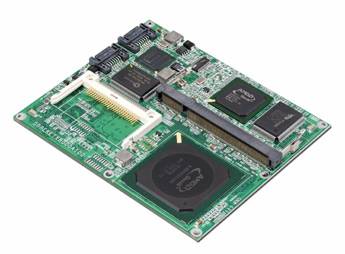

4. ETX-LX
高集成、低功耗的高速计算机模块
－AMD LX800处理器，500MHz, 整合显示
－AMD GEODE CS5536 Companion Device
－可达1GB DDRAM DDRAM-SODIMM
－128KB二级缓存
－板载CF卡槽, chipDISK可选
－AC97, line-input / output, 麦克风
－CRT: WUXGA (1920x1440) with 16 Bit; LCD: UXGA (1600x1200)
－2 x Serial ATA 1.0 (150MB/s)
－2 x TTL (兼容16550)
－LPT共享
－2 x EIDE接口, Ultra66 DMA mode
－PCI-10/100Base-Tx, Intel 82551ER
－4 x USB 2.0 OHCI/EHCI
－95 x 114 x 10 mm (3.7x4.5x0.4)
－typ. 7W @ 5V
－工作温度: 0℃ ～ +60℃, 存储温度: -30℃ ～ +85℃
－工作湿度: 10% ～ 90%, 存储湿度: 5% ～ 95% (non condensing)
5.E2Brain
E2Brain 模块为嵌入式应用中一款完美的装置，75×115mm的尺寸，极低的电源功耗却拥有 RISC 的性能。它在广泛的性能范围下，可支持 PowerPC， Xscale 和其它处理器。
6.X-Board 2
在要求小尺寸，低功耗，中高性能的嵌入式设计上，X-board嵌入式模块成了理想的解决方案。在其仅68×49mm的板卡上集成了所有必要的接口，不再使用ISA总线的I/O设备，提供了USB，串口，IDE，以太网，显示和音频接口。模块支持X86，Xscale架构的CPU，最大板载128M内存和128M电子盘。
7.DIMM-PC
DIMM-PC系列是基于标准微处理器应用的理想解决方案。采用X86架构的CPU，主频从40到133MHz，满足许多监控任务。在其小巧紧凑仅68×40mm的CPU板上集成了内存，电子盘和I/O接口，使用户可以轻松快速地设计系统。
8.nanoETXexpress
nanoETXexpress是由控创推动发起的一款规范，此款规范目标瞄准超低功耗高性能x86架构嵌入式计算机模块，尺寸仅有55mm X84mm。此款模块只有COM Express(125mm x 95mm)模块39%大小,
microETXexpress(95mmx95mm)模块51%大小。此款新模块遵循COM express nano(PICMG)尺寸标准。采用COM.0 Type 1连接器且连接器的定位和管教定义与COM.0 100%兼容
9.nanoETXexpress –VX8
nanoETXexpress-VX8 使用 VIA 低功耗处理器
- VIA VX800 低功耗处理器平台
- 尺寸小巧的 COM Express 兼容模块
- 与 COM Express Pin Out Type 1 连接器兼容
- 2个SerialATA高速接口
- 升级替换现有小尺寸嵌入式模块的长期解决方案
- 尺寸 55mm x 84mm |
